iPhone XS
Non funziona il touch

Analisi Guasto & Riparazione

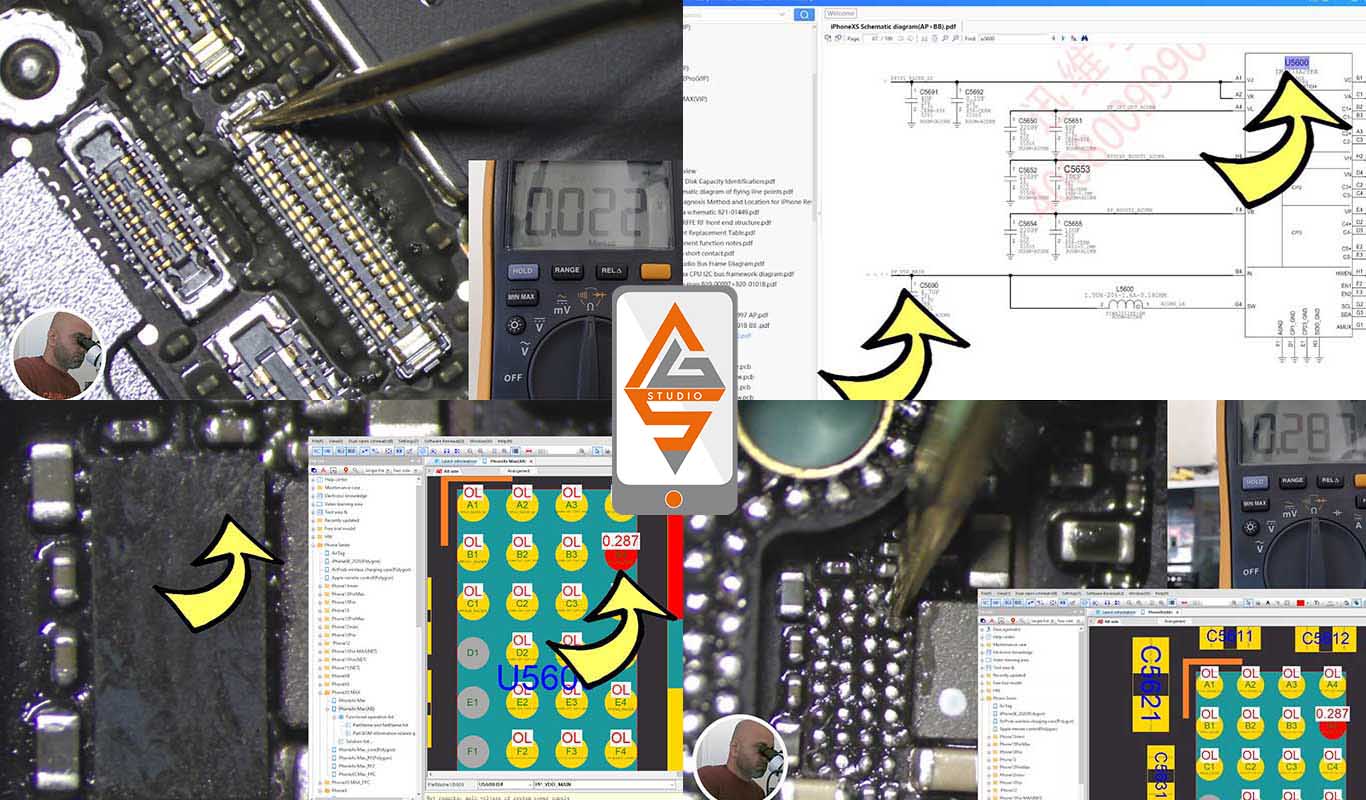

  • CONTROLLO CDT SUL CONNETTORE (TOUCH) J5800 ==> OK
  • CONTROLLO CDT SUL CONNETTORE (DISPLAY) J5700 ==> VALORE BASSO SUI PIN 35 , 36 , 2 , 4 = VDD_MAIN)
  • SEPARAZIONE LAYER ==> VALORE VDD_MAIN LAYER SUPERIORE TORNA NORMALE
  • VDD_MAIN LAYER INFERIORE BASSO == CORTO CIRCUITO.
  • SEGNO DI EVIDENTE BRUCIATURA SUL U5600 (TOUCH POWER SUPPLY)
  • SOSTITUZIONE INTEGRATO ==> CDT RITORNA NORMALE SU ENTRAMBI I LAYER.
  • TEST SCHEDA MADRE NELL' ISOCKET
  • ===>> VDD_MAIN NUOVAMENTE IN CORTO.
  • CONTROLLO ENTRAMBI LAYER ==>> CDT NORMALE SU ENTRAMBI I LAYER.
  • VISTO L'ORGINE DEL PROBLEMA (LAYER INFERIOR)
  • ==> INIEZIONE 2 VOLT NELLA VDD_MAIN (LAYER INFERIORE)
  • ==> CAUSA = CONDENSATORE C5690 IN CORTO
  • ==> RIMOZIONE CONDENSATORE GUASTO
  • PERCHE LE CDT ANDAVANO BENE SUL CONNETTORE TOUCH?
  • PERCHE' LA VDD_MAIN NON PASSA DAL CONNETTORE J5800
  • PERCHE' LA VDD_MAIN DOVREBBE INFLUIRE SUL FUNZIONAMENTO DEL TOUCH?
  • PERCHE' LA VDD_MAIN E' UNA DELLE ALIMENTAZIONE DELL'INTEGRATO (U5600) CHE ALIMENTA IL NOSTRO TOUCH.

  • N.B SE AVESSI INIETTATO 4 VOLT DIRETTAMENTE NELLA VDD_MAIN PRIMA DI ACCENDERE IL TEL, IL TOUCH AVREBBE FUNZIONATO LO STESSO. (COMODO PER RECUPERARE I DATI SENZA RIPARARE IL TELEFONO).

  • QUANDO SI FINISCE DI RIPARARE UN DISPOSITIVO E LO SI COLLEGA ALL'ALIMENTATORE DA BANCO, E' SEMPRE UNA BUONA ABITUDINE PARTIRE DAI VOLT BASSI. INFATTI IN QUESTO CASO, SE FOSSI PARTITO A TESTARE LA SCHEDA DIRETTAMENTE DA 4 VOLT, AVREI BRUCIATO NUOVAMENTE U5600.

  • U5600 E' UGUALE PER IPHONE X , XS E XSMAX. PURTROPPO NON RIPORTA IL CLASSICO PALLINO SOPRA, PER CAPIRE IL VERSO. SE VI CAPITASSE DI UTILIZZARLO DALLA SCHEDA DONATORE (COME HO FATTO IO), MARCATE CON UN BISTURI LA PARTE CHE CORRISPONDE ALLA VDD_MAIN, COSI DA POTER AVERE IL VERSO DI RIFERIMENTO DURANTE LA SALDATURE (COME VEDETE NELL'ULTIMA FOTO) GRAZIE PER LA LETTURA.
