Samsung S10 Lite
Non Si Accende

Analisi Guasto & Recupero Dati

Il cliente chiede di recuperare i dati
Scheda madre pulita / Mai Lavorata / No contatto con L'acqua.

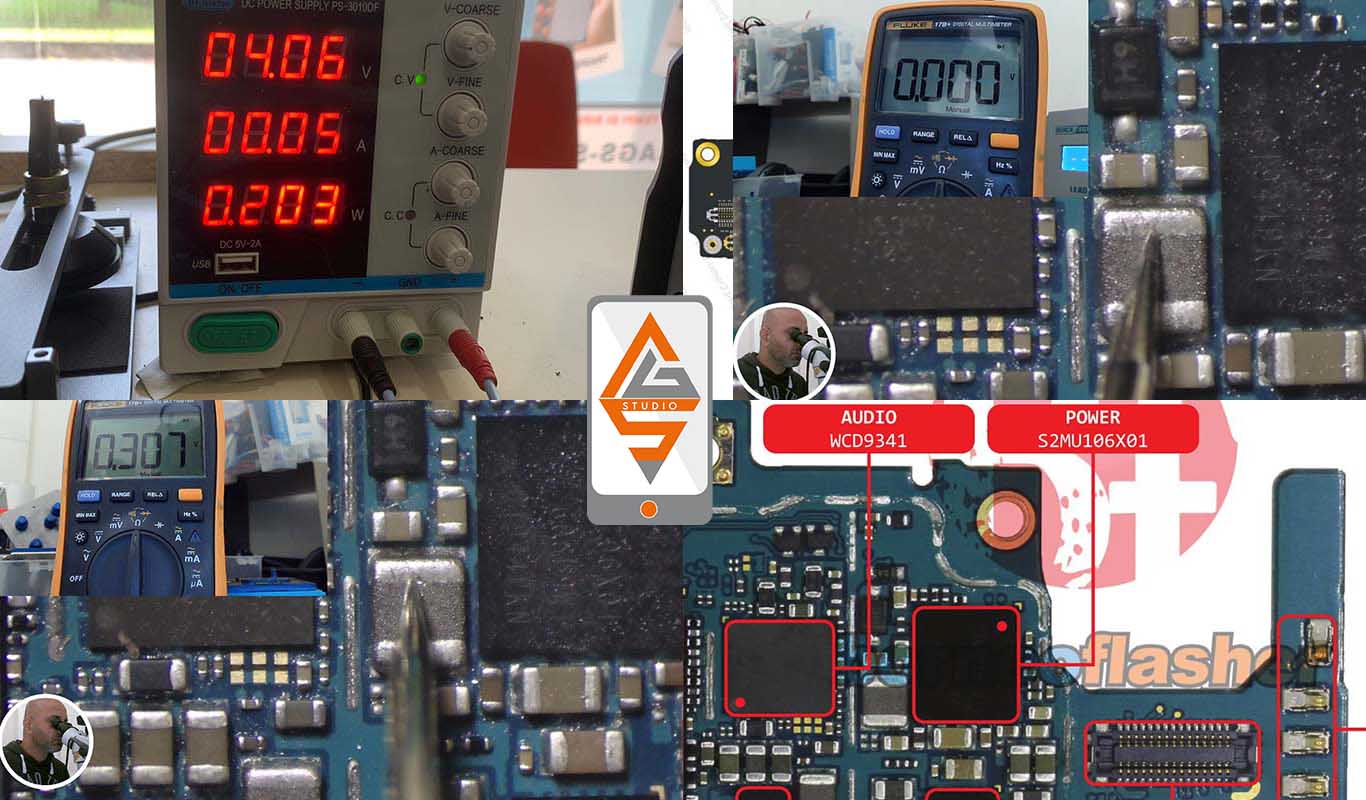

Collegamento la scheda madre all'alimentatore da banco ==> Assorbimento 50 mA , senza averlo acceso.
“Conclusioni”
VBAT O VPH_PWR In corto circuito.
CDT sul connettore batteria (VBAT) ==> OK
CDT sul'induttanza L7202 (VPH_PWR ) ==> ZERO.
VPH_PWR viene generato dal S2MU106X01 (u7201) e andra' ad alimentare quasi tutta la scheda (un po' come la VDD_MAIN o VCC_MAIN nel caso degli iPhone).
Teoricamente dovremmo togliere l'induttanza L7202 per capire l'origine del guasto e poi iniettare la corrente.
Considerando che non ESISTE uno schema per questo modello, non ha alcun senso fare questa operazione.
Iniettiamo la corrente nell'induttanza L7202 e troviamo il colpevole che era l'integrato 58110 PA (Power Amplifier)

P.S un guasto del genere puo' essere trovato in meno di 5 secondi con la telecamera termica.
La telecamera termica ci permette SOLO di vedere il componente piu' caldo che non e' detto che sia necessariamente quello guasto.
Inoltre se in caso come questo NON si fosse stato un corto circuito ma si fosse semplicemente interrotta la L7202,
SENZA analisi tecnica, sarebbe stato impossibile trovare il guasto.
Chi ' alle prime armi, personalmente consiglio di non utilizzarla.
Se l'avete gia' acquistata, cercate di trovare il guasto almeno per i primi 30 minuti, senza usarla.
E' uno strumento molto efficace, solo se utilizzato con giusta conoscenza
